La tecnologia CAD CAM

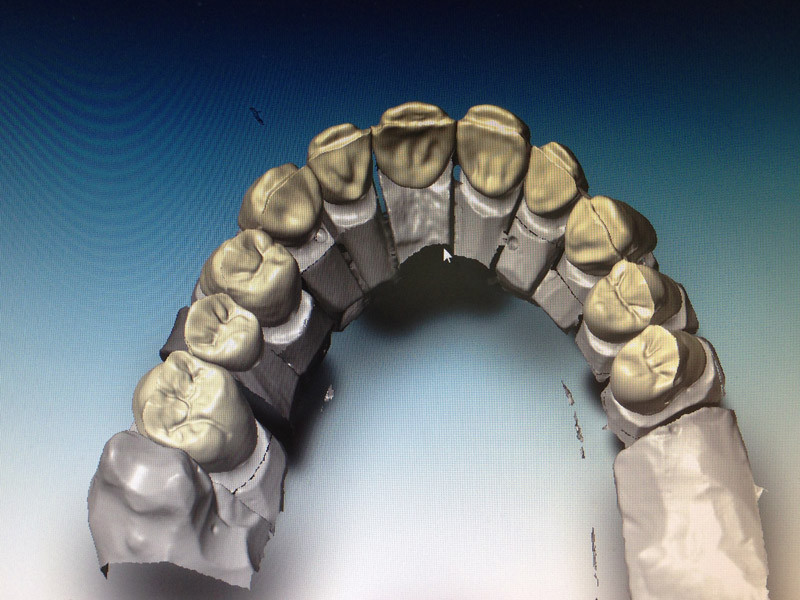

Computer Aided Design/Computer Aided Manufacturing indica fasi di progettazione e produzione assistite dal computer...

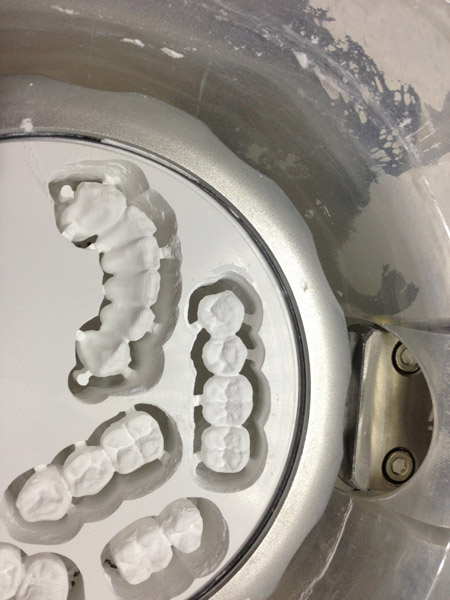

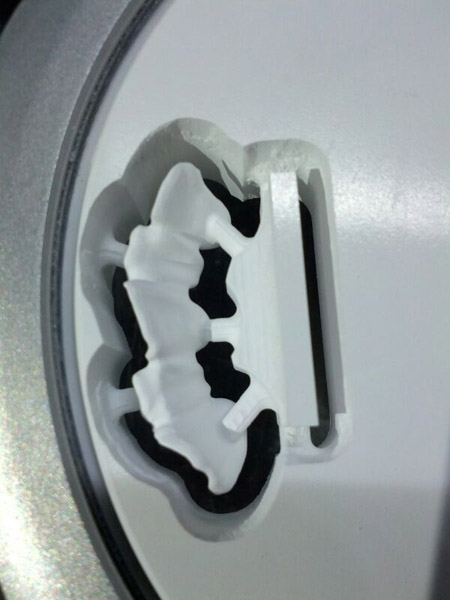

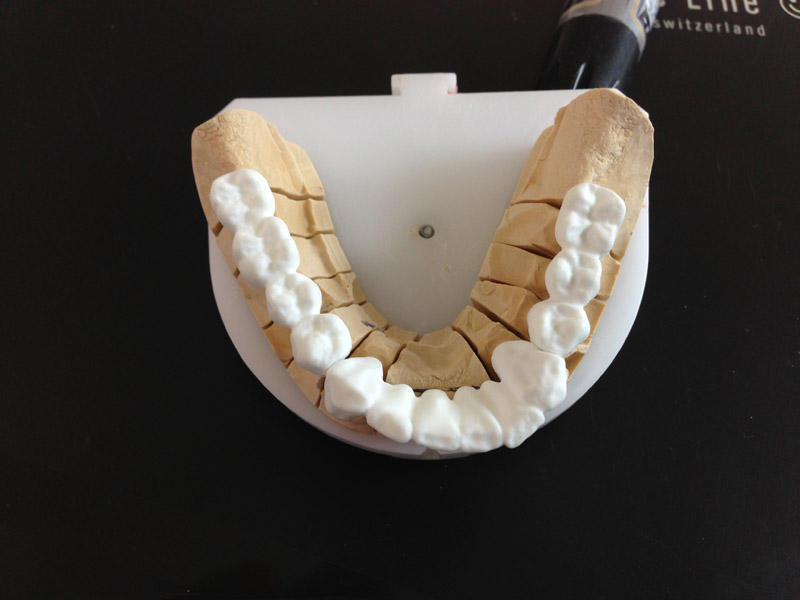

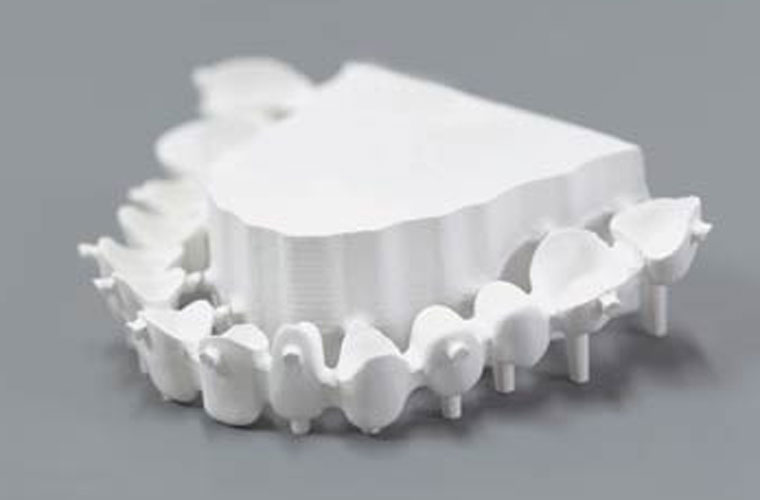

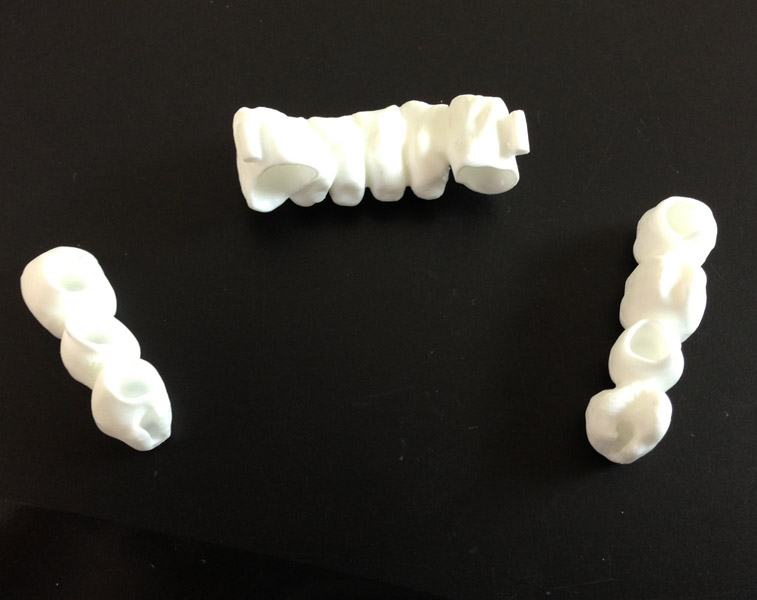

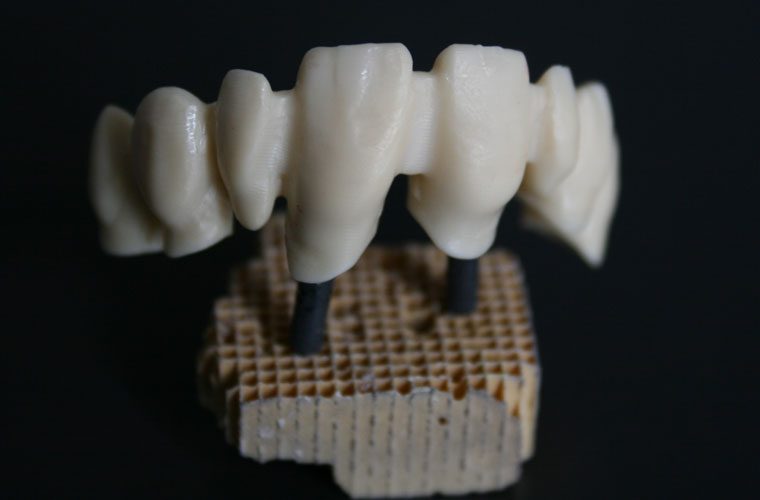

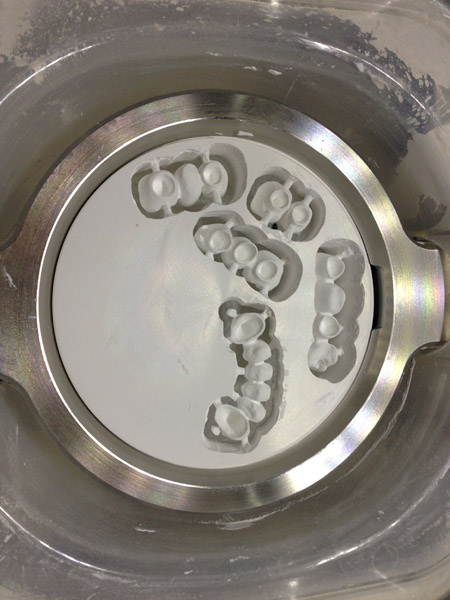

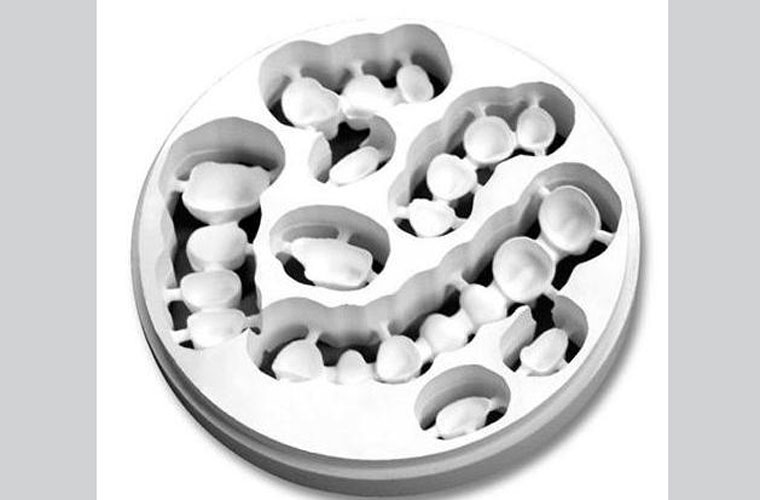

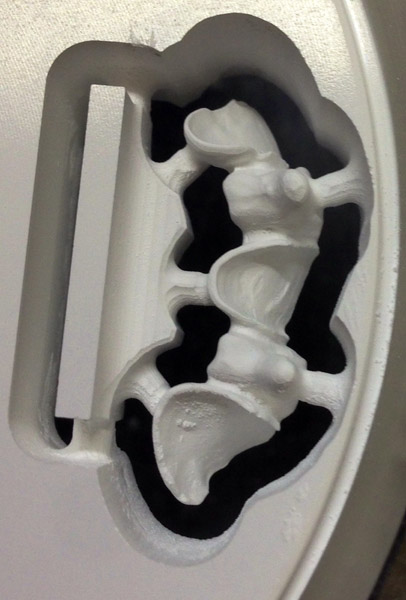

A temperatura ambiente si presenta come un polvere bianca inodore. E' una sostanza cristallina polimorfa. Fino a 1170 °C presenta struttura cristallina monoclina. Da 1170 °C a 2370 °C presenta struttura cristallina tetragonale. Oltre 2370 °C presenta struttura cristallina cubica. Il punto di fusione è 2680 °C. Nel 1998 con i primi studi effettuati nella clinica odontoiatrica dell'università di Zurigo vennero utilizzate delle corone e ponti in ossido di zirconia prodotte con il sistema DCM che dimostrarono da subito una straordinariamente elevata resistenza alla rottura. Visto il suo elevato grado di biocompatibilità e leggerezza sta divenendo oggi il materiale d'eccellenza nella realizzazione di restauri dentali di alta qualità. La tecnologia CAD/CAM si realizza mediante fresatura blocchi di ossido di zirconia presinterizzato ad uno stato di consistenza morbida e di buona lavorabilità denominato. Dopo la fresatura del materiale morbido si procede alla sinterizzazione a 1350 °C per circa 6/7 ore.

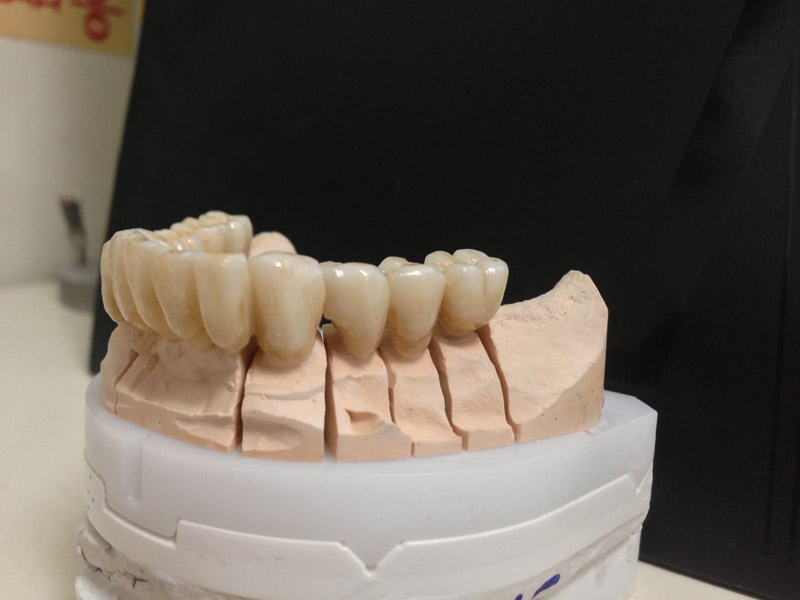

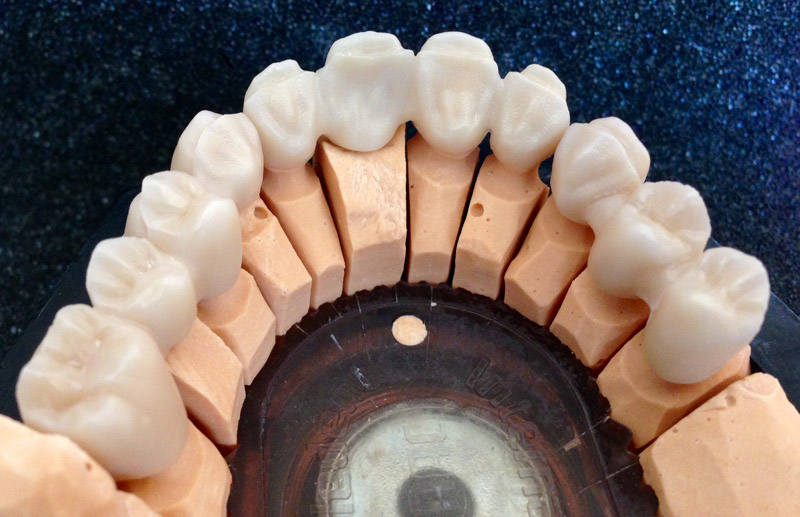

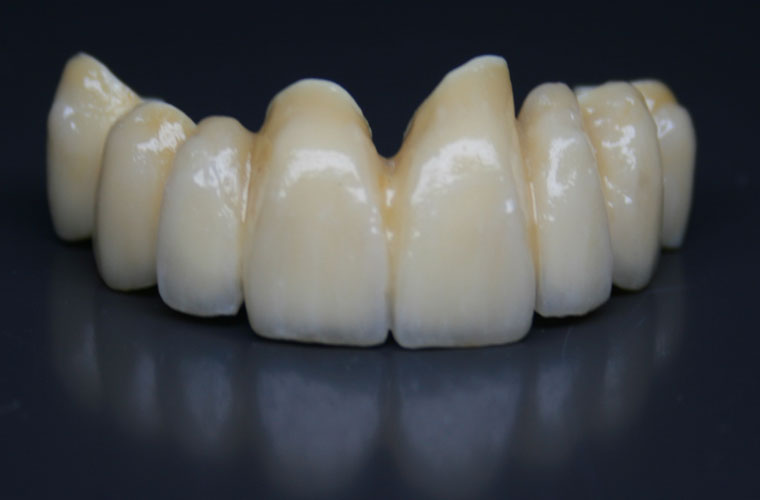

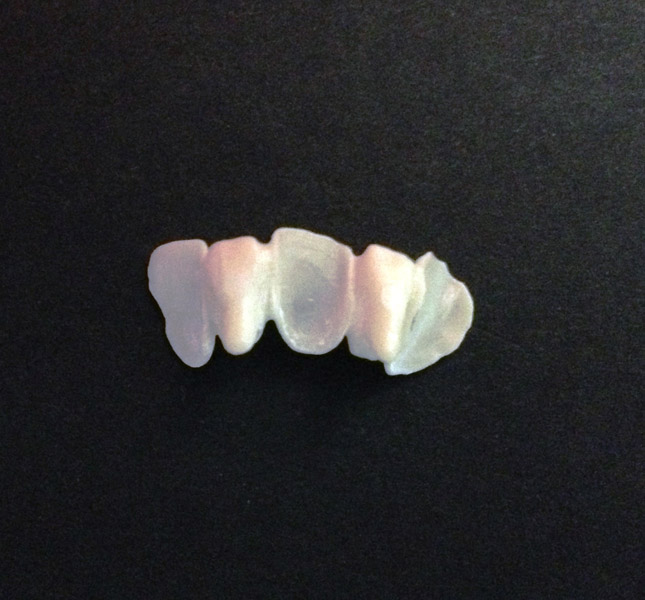

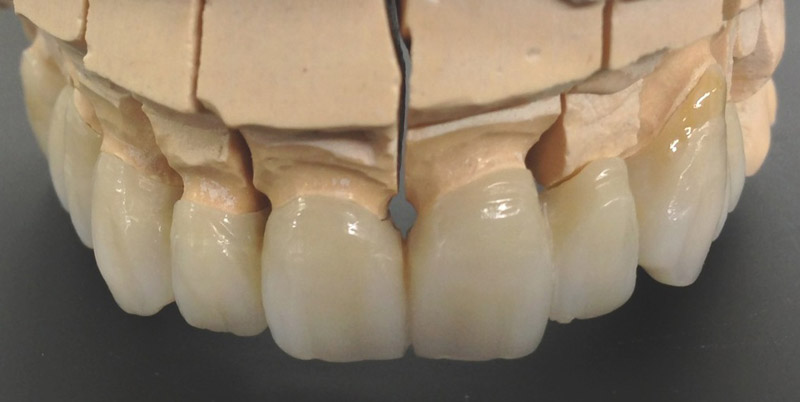

La zirconia così diventa stabile, con caratteristiche meccaniche eccellenti e potrà essere utilizzata come supporto per la ceramica dentale. Tra i grandi pregi della Zirconia va menzionato il fattore estetico, di certo non raggiungibile con i metalli, soprattutto in termini di traslucidità, è inoltre notevole la compatibilità biologica e la stabilità ionica, nonchè il peso specifico ridotto.

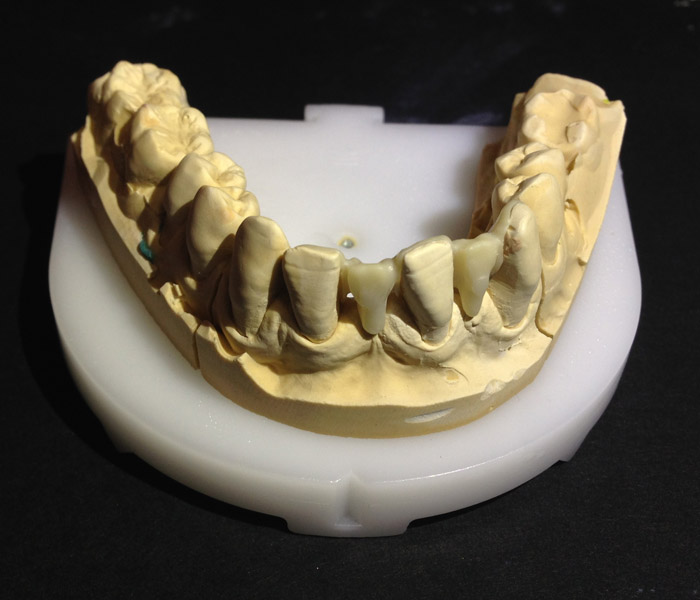

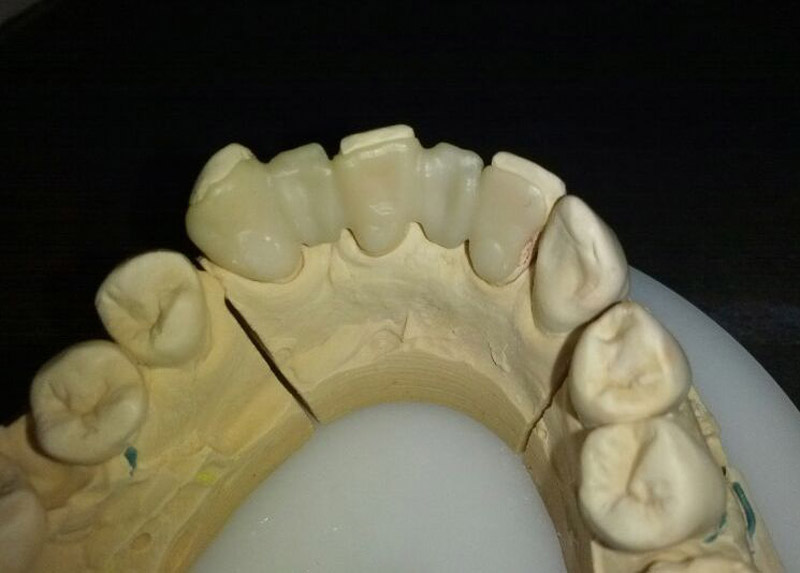

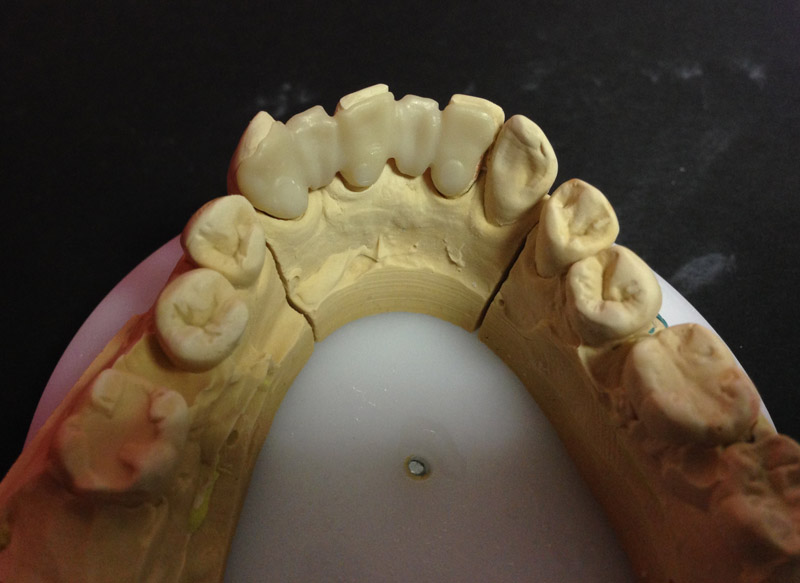

Altro grande pregio è la durezza, ma soprattutto è notevole la sua resistenza alla flessione 1.320 MPa, e la resistenza alla rottura, che permettono di apportare spessori di ceramica che arrivano sino a meno di 0,6 millimetri e di costruire ponti estesi, leggeri e robusti, anche con più elementi mancanti.
Fattore molto importante è che nel procedimento di ceramizzazione la forma (macrostruttura) della struttura cristallina non si modifica sostanzialmente, dunque la parte interessata non subisce alterazioni.
